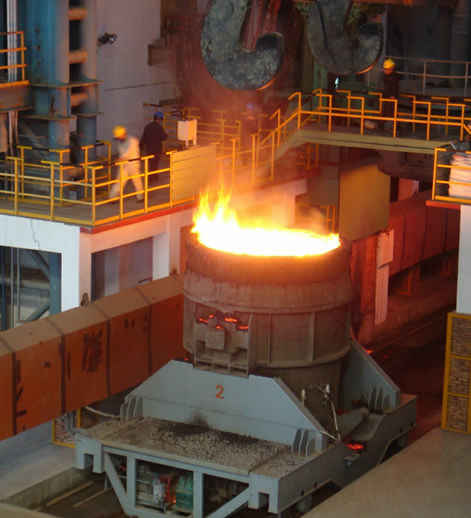

Печь-ковш серии LF предназначена для рафинирования расплавленной стали в первичных печах (дуговых сталеплавильных печах, конвертерах). Она является важным металлургическим оборудованием для непрерывной разливки и прокатки. Она выполняет функции дугового нагрева в атмосфере, продувки и перемешивания аргоном, подачи сплава, измерения температуры, отбора проб и т.д. Она отлично подходит для рафинирования вне печи.
Состав оборудования
1. Ковш и ковшевоз;
2. Нагревательное устройство (способ управления электродом: ручное управление или микрокомпьютерное автоматическое управление. Использованы энергосберегающая короткая сетка и токопроводящая траверса);
3. Система вакуумирования и обнаружения;
4. Гидравлическая и регулирующая клапанная система;
5. Системы аргона, кислорода, сжатого воздуха и охлаждающей воды;
6. Электрическая система управления (с использованием ПЛК-управления и аналогового дисплея изображения на ЭЛТ);
7. Высоковольтная система электроснабжения;
8. Сильноточная цепь.
Сочетание печи-ковша LF и электропечи EBT позволяет сократить сроки технологических процессов, улучшить качество стали, снизить производственные затраты и расширить варианты выплавки.
| Номинальная грузоподъемность (т) | Печь
Трансформатор |
Внутренний диаметр верхнего отверстия ковша (мм) | Диаметр графитового электрода (мм) | Диаметр окружности распределения электродов (мм) | Расход охлаждающей воды (м 2 /час
) |
|
| Номинальная мощность (МВА) | Вторичное напряжение (В) | |||||
| 15 | 2.0 | 185-150 | 2000 | 200 | 400 | 50 |
| 20 | 4.0 | 195-190 | 2200 | 300 | 560 | 90 |
| 25 | 4.5 | 200-120 | 2250 | 300 | 580 | 90 |
| 30 | 5.0 | 215-155 | 2450 | 300 | 580 | 120 |
| 40 | 6.3 | 220-160 | 2600 | 350 | 580 | 120 |
| 50 | 9.0 | 220-120 | 3000 | 400 | 700 | 150 |
| 60 | 10.0 | 270-170 | 3100 | 400 | 720 | 180 |
| 70 | 12.5 | 270-150 | 3280 | 400 | 720 | 180 |
| 80 | 15.0 | 270-150 | 3400 | 450 | 750 | 200 |
| 90 | 16.0 | 270-150 | 3500 | 450 | 750 | 200 |
| 100 | 18.0 | 300-180 | 3580 | 450 | 750 | 280 |
| 120 | 20.0 | 300-180 | 3680 | 500 | 800 | 300 |
Функции
Печь-ковш LF имеет множество функций, таких как нагрев и повышение температуры, точная регулировка состава сплава, перемешивание аргоном, быстрое измерение температуры и отбор проб, десульфурация, удаление примесей, подача проволоки и регулировка состава, чтобы разумно соответствовать всему процессу производства стали и улучшить непрерывность производства.
Индивидуально изготовленная ковшовая печь LF для рафинирования
Мы можем спроектировать и изготовить печи-ковши для рафинирования стали в соответствии с требованиями заказчика к производительности, продолжительности работы, энергоснабжению, используемому сырью и другим параметрам. Мы также можем адаптировать их для пользователей, уже имеющих печи-ковши для рафинирования стали.
Пользовательский диапазон
Годовая производительность: 5-50 тонн
Диаметр оболочки: 2000-4400 мм
Номинальные параметры трансформатора: 3-35 МВА
Диаметр графитового электрода: 250-500 мм
Услуга
Что мы можем сделать:
Проектирование и изготовление печи-ковша для рафинирования стали LF осуществляется в соответствии с требованиями заказчика, включая, помимо прочего, производительность, источник питания, номинальную мощность и т. д. Она также может быть адаптирована для клиентов, уже использующих печи-ковши для рафинирования стали.
Опытные технические инженеры для установки и наладки печи-ковша LF.
Техническое обслуживание и послепродажная техническая поддержка.
Также возможна настройка печи-ковша для рафинирования или разработка и повышение производительности на основе существующей производственной линии пользователя с помощью профессиональных инженеров, готовых оказать помощь по установке и техническому обслуживанию за рубежом.
Описание
Оптимизированная очистка стали для промышленного использования
Печь-ковш для рафинирования разработана для металлургических предприятий, использующих электродуговые печи и конвертеры для рафинирования расплавленной стали. Предназначенная для производителей стали, стремящихся улучшить контроль химического состава и температуры стали, эта установка позволяет проводить рафинирование вне основной печи, повышая эффективность производства. Разработанная для предприятий, которым требуются гибкие мощности рафинирования, она подходит операторам, ориентированным на точность состава сплава и стабильность качества в сложных промышленных условиях, облегчая интеграцию с существующими сталеплавильными линиями, использующими передовые технологии дуговой плавки.
Расширенные технические характеристики и системы управления
Эта печь сочетает в себе атмосферный дуговой нагрев с продувкой аргоном и перемешиванием для обеспечения однородной обработки расплавленной стали. Оснащенная точным измерением температуры, пробоотборными отверстиями и возможностью ручного или микрокомпьютерного управления электродами, она обеспечивает надежную и контролируемую производительность рафинирования. С трансформаторами мощностью от 3 до 35 МВА и настраиваемыми размерами ковшей от 5 до 50 тонн, система объединяет функции вакуумирования и обнаружения, а также электрические системы управления на базе ПЛК с ЭЛТ-дисплеями. Эти технические характеристики характеризуют установку как технологически передовую дуговую плавильную печь, подходящую для сложных металлургических процессов.
Промышленные приложения и интеграция процессов
Печь-ковш для рафинирования предназначена для сталеплавильных процессов, требующих десульфурации, удаления примесей и точной подачи сплава перед разливкой. Её роль в производстве высококачественной стали заключается в повышении выхода годной стали и снижении затрат за счёт сокращения циклов рафинирования, особенно в сочетании с электрическими печами, такими как электропечи с электическим нагреванием (ЭЛТ). Модульная конструкция оборудования подходит для проектов модернизации и новых установок по всему миру, обеспечивая ощутимое повышение чистоты стали и температурной стабильности. Это решение критически важно для производителей промышленных печей, стремящихся обеспечить оптимальную производительность рафинирования в рамках интегрированных технологических процессов производства стали.
Преимущества
Инновации в структурном и системном проектировании
Печь для ковша-рафинирования имеет модульную конструкцию, включающую в себя ковшовые вагоны, нагревательные устройства с управлением электродами, а также комплексную гидравлическую и клапанную системы, разработанную для полной интеграции с существующей металлургической инфраструктурой. Её конструкция обеспечивает гибкие режимы работы, включая ручное и автоматическое управление электродами, что позволяет использовать различные уровни автоматизации предприятия. Прочная конструкция из высококачественных материалов обеспечивает соответствие отраслевым стандартам безопасности, регламентирующим эксплуатацию дуговых печей. Кроме того, интеграция сложных систем управления с мониторингом в режиме реального времени с помощью ПЛК и ЭЛТ-дисплеев демонстрирует передовые принципы проектирования, которым отдают предпочтение ведущие производители промышленных печей.
Повышение производительности и эффективности работы
Эта рафинировочная печь обеспечивает превосходную производительность благодаря быстрому, энергоэффективному дуговому нагреву и контролируемому перемешиванию аргоном, обеспечивая однородное качество стали и постоянный состав сплава. Ориентированные на пользователя функции включают в себя быстрый отбор проб и адаптивные интерфейсы управления, которые повышают точность работы и сокращают время простоя. Способность системы стабилизировать температуру и эффективно удалять примеси способствует повышению выхода продукции и чистоты стали, что критически важно для промышленных линий рафинирования. Она также предлагает комплексную послепродажную техническую поддержку, способствуя стабильной эксплуатации и надежности в сложных условиях сталеплавильного производства, где совместимость с электродуговыми печами имеет решающее значение.
Сценарии использования
Повышение эффективности рафинирования стали в дуговых сталеплавильных цехах
В сталелитейном производстве с использованием электродуговых печей печь-ковш для рафинирования стали служит важным дополнительным устройством для рафинирования. Её основная роль заключается в дальнейшей обработке расплавленной стали, извлекаемой из первичной печи, обеспечивая точную коррекцию химического состава и стабилизацию температуры посредством контролируемого перемешивания аргоном и добавления легирующих добавок. Этот метод повышает однородность стали и подготавливает металл к окончательной разливке. Совместимость печи с существующими системами электродуговых печей обеспечивает полную интеграцию рабочего процесса, оптимизируя время рафинирования и повышая общую эффективность процесса, что критически важно для соответствия строгим отраслевым стандартам контроля качества стали.
Модернизация сталеплавильных линий с использованием модульных решений по рафинированию
Для металлургических заводов, стремящихся к модернизации или расширению производственных мощностей, эта печь служит масштабируемым решением для рафинирования, адаптируемым к различным размерам партий и потребляемой мощности. Её настраиваемые конфигурации и возможности интеграции с вакуумными системами и системами детектирования обеспечивают соответствие меняющимся технологическим требованиям, включая улучшенное удаление примесей и десульфурацию. Благодаря прямому подключению к существующим дуговым плавильным печам и электрическим системам управления, установка обеспечивает автоматизированное управление процессами и мониторинг данных, способствуя эффективной интеграции рабочих процессов и снижению эксплуатационных расходов для производителей промышленных печей, ориентированных на инновации и оптимизацию процессов.
О нас
Компания Xi'an Abundance Metallurgical Equipment Co., Ltd. является профессиональным производителем металлургического оборудования, расположенным в зоне высокотехнологичного развития города Сиань. Обладая более чем 20-летним опытом, компания превратилась в ведущее предприятие в китайской электропечной промышленности, специализирующееся на проектировании, производстве, монтаже, вводе в эксплуатацию и техническом обслуживании. Более 200 электропечей компании работают по всему миру, а 60% продукции экспортируется в более чем 30 стран. Компания успешно реализовала проекты EPC в Южной Африке, Мексике, Египте, Габоне, Монголии и Индии. Команда экспертов компании состоит из более чем 30 специалистов и 200 инженеров, имеющих опыт в производстве зеленой стали, выплавке ферросплавов, прокалке нефтяного кокса и смежных областях. Ассортимент продукции компании включает в себя электродуговые печи (ЭДП), ковшовые печи (ПВХ), печи с погруженной дугой (ППУ), печи AOD, конвертеры, вакуумные дуговые печи и машины непрерывного литья заготовок. Компания Xi'an Abundance Metallurgical Equipment сертифицирована по стандарту ISO9000, имеет шесть национальных патентов и обслуживает широкий спектр отраслей, включая металлургию, автомобилестроение, аэрокосмическую промышленность и производство инструментов. Компания уделяет первостепенное внимание качеству продукции, экономической эффективности и удовлетворенности клиентов, используя строгий контроль качества и передовые разработки. Свяжитесь с нами прямо сейчас, чтобы получить индивидуальное предложение!
Часто задаваемые вопросы
1. Каковы основные функции печи-ковша для рафинирования стали LF?
Ковшовая печь LF очищает расплавленную сталь вне первичных печей, обеспечивая атмосферный дуговой нагрев, перемешивание аргоном, подачу сплава, точное измерение температуры и быстрый отбор проб. Эти функции способствуют повышению качества стали, удалению примесей и обеспечивают контроль состава сплава, повышая общую эффективность процесса производства стали.
2.Можно ли адаптировать установку ковш-печь к различным масштабам производства?
Да, печь LF может быть индивидуально адаптирована к годовой производительности (диапазон 5–50 тонн) и мощности трансформатора (3–35 МВА). Эта гибкость позволяет интегрировать её в различные производственные линии и поддерживать различные масштабы производства стали, что делает её пригодной для удовлетворения разнообразных промышленных потребностей производителей промышленных печей.
3.Какая поддержка доступна при монтаже и вводе в эксплуатацию печи LF?
Компания Xi'an Abundance Metallurgical Equipment предоставляет комплексную поддержку, включая проектирование, производство, монтаж на месте, отладку и техническую помощь. Компания также предоставляет услуги по техническому обслуживанию и адаптации зарубежных проектов, обеспечивая плавную интеграцию и эксплуатационную надежность ковшовой печи в различных промышленных условиях.
4. Каким образом LF-печь улучшает производство стали при использовании в паре с электродуговой печью?
Интеграция с дуговой сталеплавильной печью (ДСП) ковшовая печь типа LF сокращает время рафинирования и снижает производственные затраты. Она обеспечивает точный химический контроль, десульфурацию и удаление примесей вне основной печи, стабилизируя температуру и повышая чистоту стали. Эта синергия обеспечивает стабильное повышение эффективности производства и качества стали.
