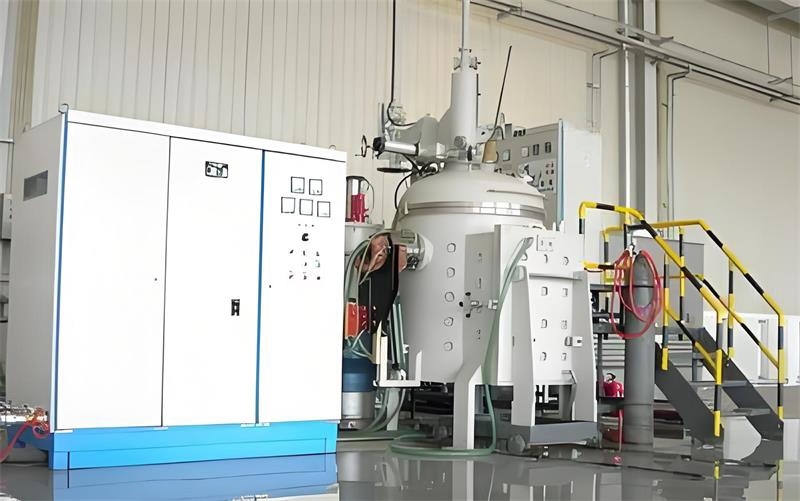

Он в основном состоит из медного тигля с водяным охлаждением, вакуумной системы, вакуумной крышки, среднечастотного источника питания, системы водяного охлаждения и т. д. Потребляемая мощность будет меняться в зависимости от мощности печи, например: печь 0,25 кг с источником питания 40 кВт, а печь 1 кг использует источник питания 60 кВт. Медный тигель лепесткового типа и использует слюдяную изоляцию между секциями. Водяное охлаждение идет снизу вверх, тигель покрывает кварц. Весь процесс плавки виден, и в нижней части имеется отверстие для вакуумной откачки φ40 мм. Давление охлаждающей воды достигает 0,3 МПа, печь оснащена реле защиты от перелива и превышения давления. Медный тигель с водяным охлаждением может перемещаться вверх и вниз для облегчения выгрузки и регулирования температуры плавления.
Благодаря особенностям процесса система может достигать более высокой температуры плавления (в настоящее время до 3600 ℃), эффективно дегазировать и удалять примеси из сплава, снижать угар металла (максимальный угар не превышает 0,8% масс.) и готовить сплавы с более точным составом.
Характеристики оборудования:
1. Исключить загрязнение расплавленной ванны материалом тигля и получить высокочистые и сверхвысокочистые материалы с очень однородным и точным составом;
2. Устранить ограничение материала тигля по температуре плавления и получить температуру плавления более 3600 ℃ в условиях индукционной плавки, что является наиболее идеальным методом подготовки тугоплавких и высокотемпературных материалов;
3. Плавка в высокочастотном магнитном поле обеспечивает более идеальный эффект перемешивания раствора и позволяет получить более однородную структуру сплава;
4. Расплавленный материал не контактирует напрямую со стенками тигля и может плавить активные металлы.
Приложения:
1. Исключить загрязнение расплавленного материала материалом тигля и обеспечить возможность приготовления высокочистых и сверхвысокочистых материалов с очень однородным и точным составом;
2. Активные металлы: редкоземельные металлы, титан, цирконий, хром, уран, плутоний, магний, бериллий, литий и другие металлы и их сплавы (избегать реакции с материалами тигля);
3. Тугоплавкие металлы: такие как ванадий, ниобий, молибден, тантал, рений, вольфрам и другие металлы и их сплавы с температурами плавления 2000 ℃～3410 ℃ (превышают температурный предел материалов тигля);
4. Драгоценные металлы: такие как серебро, золото, рутений, родий, палладий, осмий, иридий, платина и другие металлы и их сплавы (для обеспечения чистоты и выхода).

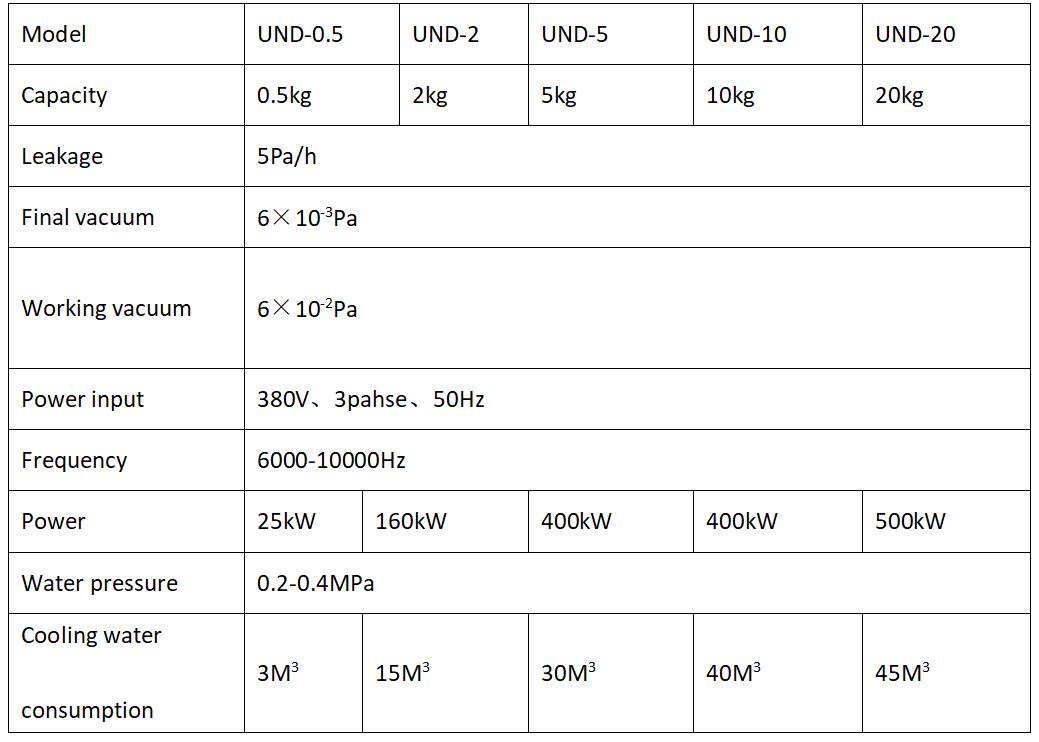

Основные технические параметры
